Wer beim Auto auf ein Getriebe mit hoher Kraftübertragung, wenig Bauraum und möglichst sanften Gangwechseln trifft, landet häufig beim Planetengetriebe. Ich erkläre, aus welchen Teilen es besteht, wie die Übersetzung entsteht und warum diese Bauweise in Automatik- und Hybridfahrzeugen besonders wichtig ist. Außerdem zeige ich, welche Rolle sie bei Elektroautos spielt und woran sich mögliche Probleme erkennen lassen.
Das Wichtigste zum Planetengetriebe auf einen Blick
- Drei zentrale Bauteile bestimmen die Bewegung: Sonnenrad, Planetenräder mit Träger und Hohlrad.
- Die Kraft wird auf mehrere Zahnräder verteilt, wodurch das Getriebe kompakt und belastbar bleibt.
- Je nachdem, welches Bauteil gebremst wird, entstehen verschiedene Übersetzungen und sogar der Rückwärtsgang.
- In Hybridautos kann es Motoren und Generatoren mechanisch und elektrisch koppeln.
- Die meisten reinen Elektroautos nutzen dagegen ein einstufiges Untersetzungsgetriebe, nicht zwingend ein Planetengetriebe.
Was ist ein Planetengetriebe und warum ist es so nützlich?

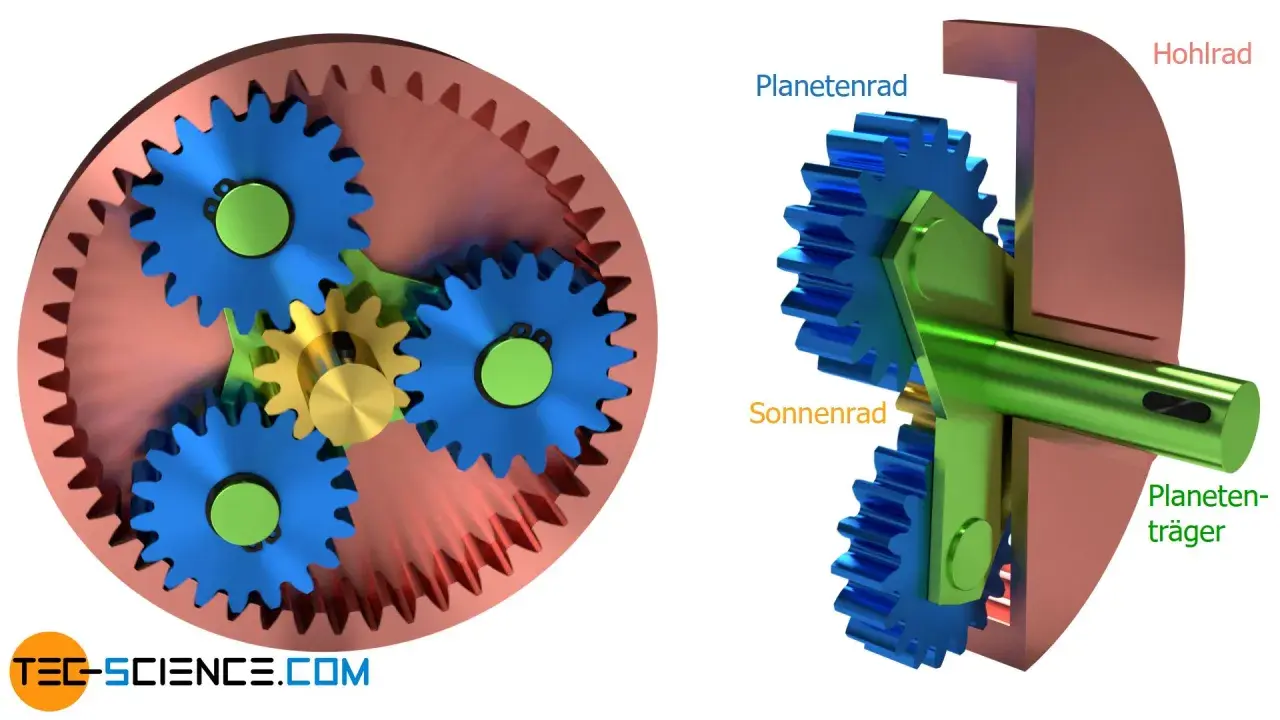

Ein Planetengetriebe, auch Umlaufrädergetriebe genannt, ist ein Zahnradgetriebe mit mehreren miteinander verbundenen Elementen. Im Zentrum sitzt das Sonnenrad, darum laufen die Planetenräder wie Himmelskörper um einen Mittelpunkt. Außen begrenzt das innenverzahnte Hohlrad den Zahnradsatz.
Der entscheidende Unterschied zu einem einfachen Stirnradgetriebe liegt in der Kraftverteilung. Das Drehmoment wird nicht nur über ein einzelnes Zahnradpaar geleitet, sondern auf mehrere Planetenräder verteilt. Dadurch kann die Konstruktion bei vergleichbarer Leistung kleiner und drehmomentdichter ausfallen.
Ich finde den Namen deshalb besonders treffend, weil er das Prinzip verständlicher macht. Die Planeten drehen sich nicht nur um ihre eigene Achse, sondern bewegen sich zusätzlich um das Sonnenrad. Diese kombinierte Bewegung ermöglicht mehrere Übersetzungen mit einem einzigen kompakten Zahnradsatz.
Aus welchen Teilen besteht der Zahnradsatz?
Das Sonnenrad
Das Sonnenrad ist das mittlere, außenverzahnte Zahnrad. Es kann als Antrieb, Abtrieb oder festgehaltenes Element dienen. Welche Aufgabe es übernimmt, hängt von der jeweiligen Schaltung und der gewünschten Übersetzung ab.
Die Planetenräder und ihr Träger
Meist arbeiten drei oder mehr Planetenräder gleichzeitig. Sie sitzen auf Zapfen eines Planetenträgers, drehen sich um ihre eigene Achse und umlaufen dabei das Sonnenrad. Der Planetenträger führt die Planetenräder und ist zugleich eine der drei nutzbaren Wellen.
Lesen Sie auch: Gelbe Motorkontrollleuchte - Wann darf ich weiterfahren?
Das Hohlrad
Das Hohlrad besitzt eine Innenverzahnung und umschließt den gesamten Zahnradsatz. Es greift außen in die Planetenräder ein. Auch dieses Bauteil kann Antrieb, Abtrieb oder feststehendes Element sein.
Damit wird die wichtigste Besonderheit deutlich. Ein einfacher Zahnradsatz hat oft eine klar erkennbare Eingangs- und Ausgangswelle. Beim Planetengetriebe wirken Sonnenrad, Hohlrad und Planetenträger gemeinsam. Zwei davon bestimmen die Bewegung, während das dritte daraus resultiert.
Wie entstehen Übersetzung und Rückwärtsgang?
Die Übersetzung entsteht dadurch, dass ein Bauteil festgehalten wird. Wird beispielsweise das Hohlrad gebremst, treibt das Sonnenrad die Planetenräder an und der Planetenträger bewegt sich langsamer, aber mit höherem Drehmoment. Genau diese Untersetzung ist für den Anfahrbereich eines Fahrzeugs interessant.
Ein vereinfachtes Beispiel macht die Größenordnung greifbar. Hat das Sonnenrad 24 Zähne und das Hohlrad 72 Zähne, ergibt sich bei feststehendem Hohlrad eine Übersetzung von ungefähr 4:1. Die Abtriebsdrehzahl sinkt also auf ein Viertel, während das Drehmoment theoretisch etwa auf das Vierfache steigt. Reibung und Zahnverluste reduzieren den tatsächlichen Wert.
| Festgehaltenes Element | Typische Wirkung | Praktische Bedeutung |
|---|---|---|
| Hohlrad | Untersetzung mit höherem Drehmoment | Anfahren und hohe Last |
| Sonnenrad | Andere Übersetzungsstufe, je nach Auslegung | Fahrstufen in Automatikgetrieben |
| Planetenträger | Direkter oder veränderter Kraftfluss | Höhere Fahrgeschwindigkeit |
| Kein Element festgehalten | Freilauf oder Kraftfluss ohne feste Übersetzung | Leerlaufähnlicher Zustand |
Für den Rückwärtsgang wird die Drehrichtung umgekehrt, indem ein anderes Element gebremst und die Kraft über einen anderen Eingang geführt wird. In klassischen Automatikgetrieben übernimmt das Getriebe zusätzlich die Aufgabe, diese Zustände mit Kupplungen und Bremsen zu schalten. Der Fahrer spürt davon im Idealfall keinen harten Übergang.
Warum findet man die Bauweise in Automatik- und Hybridautos?
Automatikgetriebe nutzen häufig mehrere Planetenradsätze. Durch die Kombination mehrerer Sätze entstehen verschiedene Vorwärtsgänge, Rückwärtsfahrt und teilweise sehr kleine Drehzahlsprünge. Hydraulische oder elektrohydraulische Kupplungen halten jeweils das passende Element fest.
In Hybridfahrzeugen ist die Technik noch vielseitiger. Ein Planetengetriebe kann die Leistung eines Verbrennungsmotors und eines Elektromotors zusammenführen oder aufteilen. Beim sogenannten Leistungsverzweigungsprinzip wird ein Teil der Energie mechanisch zu den Rädern geleitet, während ein anderer Teil über einen Generator und die Batterie fließt.
Das bekannte Hybridprinzip des Toyota Prius zeigt, warum diese Lösung attraktiv ist. Der Verbrennungsmotor, ein Generator und der Antriebsmotor sind über einen Planetenradsatz miteinander verbunden. Die Elektronik beeinflusst die Drehzahlen, sodass der Verbrennungsmotor häufiger in einem günstigen Lastbereich arbeiten kann. Das wirkt für den Fahrer stufenlos, obwohl kein klassischer Riemen wie bei einem CVT-Getriebe die Übersetzung verändert.
Aus meiner Sicht liegt hier die größte Stärke der Technik. Sie verbindet mechanische Kraft und elektrische Regelung in einem relativ kleinen Bauraum. Der Preis dafür ist allerdings eine aufwendige Steuerung, denn Motoren, Generatoren, Kupplungen und Software müssen exakt zusammenspielen.
Welche Rolle spielt das Planetengetriebe im Elektroauto?
Ein Elektromotor liefert schon bei niedriger Drehzahl viel Drehmoment und arbeitet über einen großen Drehzahlbereich. Deshalb benötigen reine Elektroautos meist kein mehrstufiges Getriebe. Üblich ist ein einstufiges Untersetzungsgetriebe, das die hohe Motordrehzahl auf eine für die Räder passende Drehzahl reduziert.
Ein solches Getriebe kann als Stirnrad- oder als Planetengetriebe ausgeführt sein. Die Planetenbauweise ist besonders interessant, wenn wenig Platz vorhanden ist, hohe Drehmomente übertragen werden müssen oder Motor, Getriebe und Differenzial in einer kompakten E-Achse zusammenliegen sollen.
Sie ist aber kein Pflichtbauteil jedes Elektroautos. Wer in einem technischen Datenblatt nur „Elektroantrieb mit einem Gang“ liest, kann daraus nicht automatisch auf ein Planetengetriebe schließen. Bei vielen Fahrzeugen reicht ein festes Übersetzungsverhältnis mit schrägverzahnten Stirnrädern aus.
Bei Hybridautos ist die Wahrscheinlichkeit deutlich höher, weil dort mehrere Energiequellen koordiniert werden müssen. Bei einem reinen Elektroauto entscheidet dagegen vor allem der gewünschte Wirkungsgrad, die Baugröße, die Geräuschentwicklung und die maximale Drehzahl des Motors.
Stärken, Grenzen und typische Wartungshinweise
Je nach Bauform und Betriebszustand können Planetengetriebe sehr hohe Wirkungsgrade erreichen. Für hochwertige, gut abgestimmte einstufige Systeme werden häufig etwa 95 bis 98 Prozent genannt. Dieser Wert ist kein Dauerwert für jede Fahrsituation, sondern hängt unter anderem von Last, Drehzahl, Schmierung, Lagern und Temperatur ab.
| Stärke | Was sie im Fahrzeug bringt | Grenze |
|---|---|---|
| Kompakte Bauweise | Hohe Leistung auf wenig Bauraum | Aufwendige Fertigung und enge Toleranzen |
| Lastverteilung | Hohe Drehmomente bei guter Haltbarkeit | Viele Lager-, Zahn- und Kontaktstellen |
| Mehrere Übersetzungen | Sanfte Automatikschaltungen möglich | Mehr Kupplungen und Steuerungstechnik |
| Koaxiale Anordnung | Einfache Integration in Antriebseinheiten | Empfindlich gegenüber Montage- und Schmierungsfehlern |
Im Alltag achte ich bei einem Fahrzeug mit Automatik besonders auf jaulende Geräusche, Ruckeln und verzögerte Kraftübertragung. Auch Ölverlust oder Metallpartikel im Getriebeöl sind Warnzeichen. Ein leichtes Betriebsgeräusch kann normal sein, aber ein plötzlich zunehmendes Heulen unter Last sollte fachlich geprüft werden.
Die Wartung richtet sich immer nach dem konkreten Fahrzeug. Manche Getriebe haben vorgeschriebene Ölwechsel, andere werden mit einer sogenannten Lebensdauerfüllung ausgeliefert. „Lebensdauerfüllung“ bedeutet jedoch nicht, dass Verschleiß ausgeschlossen ist. Bei Reparaturen an Elektrofahrzeugen kommen zusätzlich Hochvoltregeln hinzu, weshalb Arbeiten an Antriebseinheit und Leistungselektronik in die Hände einer qualifizierten Werkstatt gehören.
Die richtige Einordnung für den Blick unter das Fahrzeug
Ein Planetengetriebe ist kein exotisches Spezialteil, sondern eine besonders vielseitige Form der Kraftübertragung. Seine Kombination aus kompakter Größe, hoher Drehmomentdichte und variabler Nutzung erklärt den Erfolg in Automatik- und Hybridfahrzeugen.
Für die Elektromobilität bleibt die Technik eine Option, nicht die allgemeine Pflichtlösung. Entscheidend ist, ob das Fahrzeug mehrere Antriebsquellen koppeln muss oder ob ein einfaches einstufiges Getriebe genügt. Genau diese Unterscheidung hilft dabei, technische Angaben zu E-Autos realistisch zu bewerten.
